안녕하세요..



일단 아시는 분들이 많을 것 입니다.



그러나 모르시는 분들이 있을 것이고.. 이어폰 구입해서 포장까지 뜯었다가 후회하시는 분들이 없도록



설명차원에서 글을 적습니다. (마침 유저모임 게시판에 이어폰 이야기가 있어서..)




일단 이어폰에는 단자의 구분으로 3극이어폰과 4극이어폰이 있습니다.


아래 이미지를 보시면 3극은 단자에 검정색 줄이 2개이고.. 4극은 검정색 줄이 3개 입니다.


검정색 줄은 위아래를 나눠주는 역활로.. 3극은 검정색 줄이 2개이니 접점부분이 3개가 되어 3극이며..


4극은 검정색 줄이 3개이니 접점부분이 4개가 되어 4극이 되는 것 입니다.






3극 이어폰은 그냥 음악을 들을수 있는 기능만 있습니다.


간혹 볼륨조절기(아날로그 형식으로 다이얼을 돌리듯 돌려서 볼륨조절하는장치)가 붙어있는 제품도 있습니다.



4극 이어폰은 음악을 들을수 있는 기능 외에 마이크기능과 디지털 볼륨조절기능(버튼형식)과


음악의 재생정지버튼.. 음악의 앞뒤이동 버튼이 들어 있습니다.

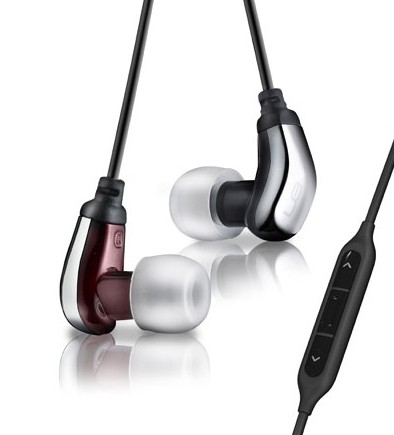

위와같은 버튼들이 달려있는거죠...(참고로 제가 사용하는 이어폰..^^)




여기까지 3극과 4극의 설명을 해드렸는데.. 위의 설명이면 어느정도 충분할 것이라고 생각됩니다.



이제 갤럭시s, 갤럭시s2, 아이폰 의 이어폰은 어떤것을 구입해야 하는지 말씀드리겠습니다.


일단 위의 스마트폰을 포함하여 거의 모든 스마트폰들은 3극과 4극 이어폰을 모두 사용 가능합니다.



그런데 3극 이어폰의 경우 국제표준 방식이 정해져 있어서 모든 이어폰이 동일한 표준방식을 사용합니다.


그러나 4극 이어폰의 경우 유럽형과 미국형 방식이 다릅니다.


갤럭시s가 유럽형방식을 따르고 있으며, 아이폰과 갤럭시s2가 미국형 방식을 따르고 있습니다.



두가지 방식의 차이는 어느 2개의 선이 반대로 붙어있다는 것 입니다.


이로 인해서 유럽형을 따르는 갤럭시s 에다가 아이폰에 딸려나오는 4극 이어폰을 사용하면


음악이 제대로 들리지 않습니다. 악기소리는 들리는데 보컬소리가 아주 작게 들리는 현상이 나옵니다.


유럽형 : 레프트, 라이트, 그라운드, 마이크


미국형 : 레프트, 라이트, 마이크 ,그라운드



그런데 시중에 나와있는 4극이어폰의 거의 대부분이 미국형 4극 표준을 따르고 있습니다.


이유야.. 대충 생각해보시면 아시겠지만... 왠만한 악세사리 제조업체들이 아이폰을 따르는 문제도 있겠죠..


미국형 = 모토로라, 애플, RIM, HTC, LG, EVER


유럽형 = 노키아, 소니에릭슨


그리고 위를 보시면 왠만한 업체들이 미국형 4극을 사용하기에 그렇습니다.



만약 유럽형4극을 사용하는 기기에 미국형4극 이어폰을 사용하면 소리도 제대로 안나지만..


마이크도 동작을 하지 않으며 버튼들도 동작하지 않습니다.



이제 문제는 삼성입니다.


삼성의 갤럭시 시리즈중에서 갤럭시A와 갤럭시S가 유럽형 4극을 사용합니다.


그외의 갤럭시U,K,S2,탭,호핀 등은 전부 미국형 4극을 사용합니다.


결국 A와S가 미운오리새끼가 된 것이죠..



일단 갤럭시A와 S를 제외한 모든 갤럭시 시리즈에는 미국형4극 이어폰을 사용 가능하니


아이폰에 들어있는 이어폰이라던지 아이폰에 호환된다고 써있는 4극 이어폰들은


모두 사용이 가능합니다.




위의 이미지에서 버튼의 기능을 일단 설명하자면...


첫째로 마이크의 기능이 있습니다.


그리고 3개의 버튼이 달려 있는데.. 위,아래 버튼은 볼륨조절 버튼입니다.


가운데 버튼은 재생/일시정지 버튼 입니다.


그런데 가운데 버튼은 더 많은 기능을 가지고 있습니다.


통화버튼의 기능은 일단 기본이고.. 음악의 재생/일시정지..


버튼을 짧게 두번 누르면 다음곡재생.. 짧게 세번 누르면 이전곡재생


짧게 두번 누르면서 손을떼지 않고 있으면 앞으로 빨리감기..


짧게 세번 누르면서 손을떼지 않고 있으면 뒤로 빨리감기..


그냥 버튼을 길게누르면 아이폰에서는 음성인식 기능이 작동..



위의 설명을 보면 굉장히 많은 기능이 들어 있는 것을 볼 수 있습니다.


그러나 위의 기능 중 볼륨조절 버튼은 아이폰에서만 사용 가능합니다.


(특허라고 합니다.)


그러니 같은 미국형4극을 사용하는 갤럭시S2에서 사용을 할 경우 볼륨조절기능은 작동이 되지 않습니다.




이제 갤럭시S는 그럼 저런 미국형 4극 이어폰을 사용할수 있는 방법을 설명드리겠습니다.




위와같은 젠더가 있습니다. 갤럭시S용 4극 변환 젠더죠..


위의 젠더를 사용하면 유럽형 4극핀의 배열을 미국형 4극핀의 배열로 바꿔줍니다.


그래서 갤럭시S에서도 미국형 4극 이어폰을 사용이 가능합니다.






간혹 위와같은 젠더도 있는데.. 위의 3극 젠더는 단지 4극 이어폰을 3극으로 바꿔주는 역활만 합니다.


이 제품을 사용하면 음악은 제대로 들을 수 있습니다.


그러나 4극 이어폰에 달려있는 마이크나 버튼들은 모두 동작하지 않습니다.




결론을 쉽게 말하자면..


갤럭시 시리즈에 아이폰용 이어폰을 사용할수 있다. 입니다.


단지 갤럭시A와 갤럭시S는 변환젠더를 끼워야 사용할수 있다. 입니다.


그러나 이어폰의 기능중 볼륨조절 기능은 사용이 불가능하다. 입니다.



=================================================================


직접 갤럭시S에 아이폰 호환용 4극이어폰인 Ultimate Ears 600vi 제품을 사용해봤습니다.



1. 물론 갤럭시S이기 때문에 4극 변환젠더를 구입하여 사용하였습니다.


2. 마이크기능 정상작동 합니다.


2. 통화/종료버튼 제대로 동작합니다.


3. 음악 재생/일시정지 제대로 동작합니다.


4. 가운데 버튼으로 동작하는 다음곡넘기기, 이전곡넘기기, 앞으로감기, 뒤로감기.. 모두 동작하지 않습니다.


단지 가운데 버튼을 길게 누르면 다음곡넘기기가 됩니다.



위에서 4번의 경우 갤럭시S가 TC22 펌웨어 이전까지는 작동이 되었다고 합니다.


그 이후에 작동이 안되는 걸 보면 삼성에서 뭔가를 바꾼듯 하네요..


===================================================================

2011. 9. 25 위의 내용 수정합니다.

갤럭시S에서 변환젠더 사용하여 사용시 가운데버튼이 길게눌러야 다음곡넘기기가 되고

다른 기능은 동작이 안된다고 하였는데.. 제가 사용하는 파워앰프의 설정이 잘못되었습니다.

파워앰프에서 설정을 하면 가운데버튼으로 이전곡넘기기, 다음곡넘기기 기능이 정상 작동 됩니다.

단지 앞으로감기,뒤로감기 기능은 동작되지 않았습니다.

Extra Form
첨부
이어폰3.jpg  [File Size:12.4KB/Download:9]
이어폰2.jpg  [File Size:9.9KB/Download:8]
이어폰4.jpg  [File Size:21.6KB/Download:6]
이어폰1.jpg  [File Size:7.8KB/Download:9]
댓글을 남겨야 다운로드가 가능합니다. 감사의 댓글을 달고 오른쪽 확인버튼을 눌러주세요.
다운로드시 일주일에 한개 이상의 게시물 작성이 필요합니다. 지금 자유게시판에 회원님의 하루를 남겨보세요.
추천♡버튼을 잊지 마세요. 추천인과 회원님 모두 포인트가 적립됩니다.
댓글 12
  • ?
    티포시
    11.09.23
    좋은 정보 감사합니다. 잘 봤습니다.^^
  • ?
    갤스 유저입니다.
    안그래도 얼마전 갤스2 이어폰은 갤스에 꼽으니 소리가 이상하면서 문제가 있었는데..
    원인이 이거였군요...

    좋은 정보 감사합니다.
  • ?
    야미
    11.09.23
    네.. 댓글 감사합니다..
  • ?
    야미
    11.09.23
    네.. 맞습니다. 같은 삼성인데.. 틀리게 만들어놔서..;;
    이왕이면 갤스를 a/s센터에서 미국형으로 바꿔주면 좋을텐데요.. 아쉽죠..
  • ?
    흑풍이
    11.09.23
    좋은정보 감사 합니다^^
  • ?
    야미
    11.09.23
    넵.. 댓글 감사합니다.^^
  • ?
    유용한 설명잘들었습니다...감사합니다..^^
  • ?
    야미
    11.09.25
    네.. 댓글감사합니다.
  • ?
    야미
    11.09.25
    내용중 한가지 수정합니다.
    갤럭시S에 변환젠더 사용시 가운데버튼 길게 누를시 다음곡으로 가고
    두번클릭및 세번클릭시 다음곡가기 이전곡가기가 안된다고 하였는데...
    제가 파워앰프에서 설정을 잘못맞춰서 그런거였습니다.
    파워앰프에서 가운데 버튼 동작하게 설정을 하면 이전곡가기 다음곡가기 기능이 정상작동 합니다.
    단지 앞으로빨리감기, 뒤로빨리감기는 되지 않습니다.
  • ?
    artistas
    11.10.14
    정보감사드립니다^^3극과4극 차이가 마디수에있네요...
  • ?
    저기.. 저는 갤럭시s 인데 시중에 파는 3극 이어폰을 꼽으니까 소리가 안들리던데,, 그건 왜 그럴까요?ㅠㅠ
    고수님들,, 좀 도와주세요..
    참고로 이어폰은 오르바나 인이어1 입니다ㅠㅠ
  • ?
    태달
    15.05.15
    정보 감사합니다
